6500 高周波 120A DC バイアステストシステム

120 MHz までの精密インピーダンス・材料特性評価

60A DC バイアスシステム :
65120B インピーダンスアナライザ + 6 × 6565B ユニット（各 10A） + 1J10284（フィクスチャ）

6500B インピーダンスアナライザ + 12 × 6565B (10A) DC バイアスモジュール
スイープ周波数機能付きのカスタマイズ可能な大電流構成

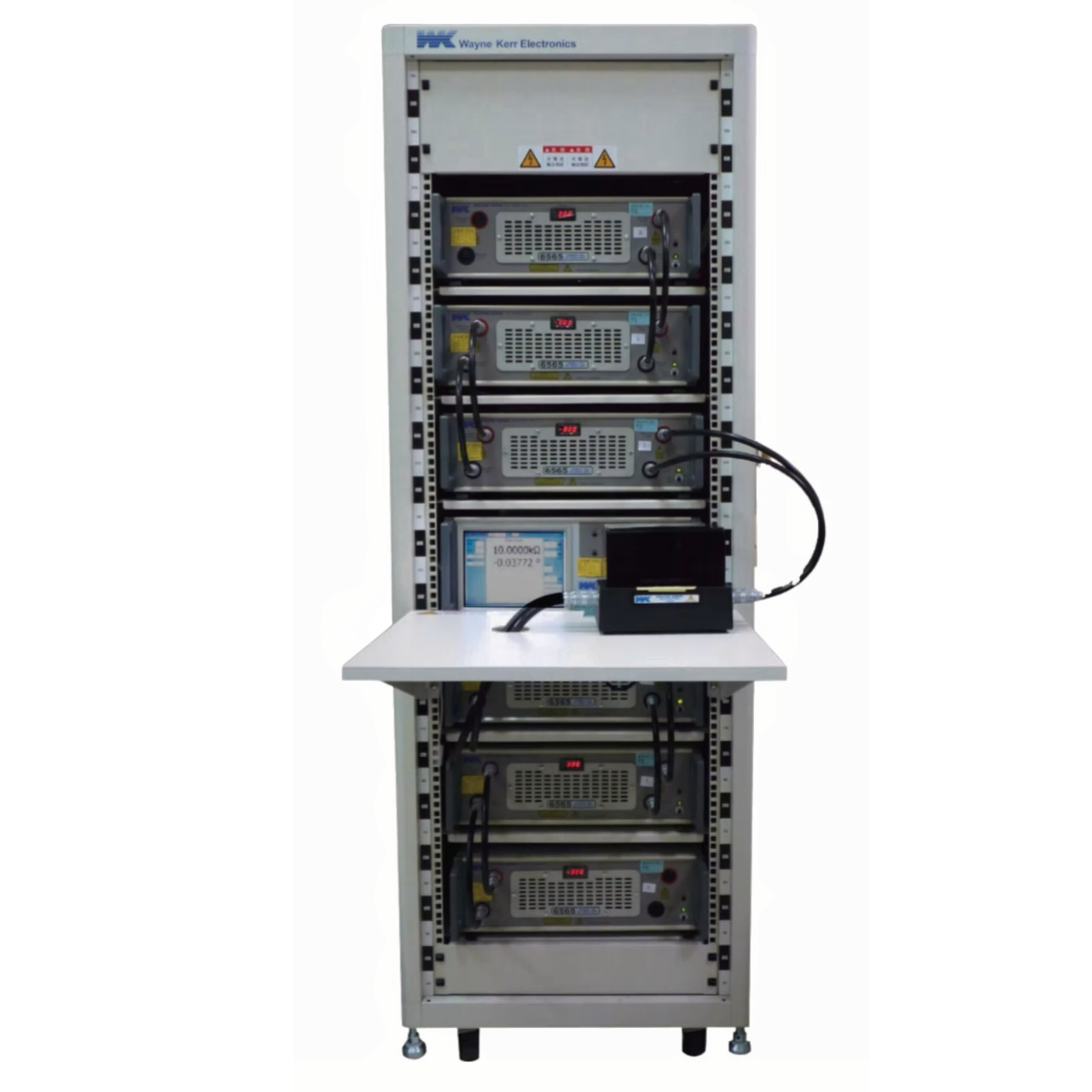

6500 システムは、6500 シリーズ精密インピーダンスアナライザと最大 8 台の 6565 DC バイアスユニット（各 10 A）を統合し、最大 120 A の DC バイアスを実現します。モジュール式構成により、テスト条件に応じた柔軟な DC バイアス設定が可能です。

例：
4 ユニット = 40 A
6 ユニット = 60 A
8 ユニット = 80 A
12 ユニット = 120 A

6500 は最大 120 MHz までの高精度インピーダンス測定を提供し、高周波部品や材料の評価に最適です。適用される DC バイアスが 40 A を超える場合、測定の安定性と精度を確保するため、最大測定周波数は通常 15 MHz に制限されます。

このシステムは、インダクタ、コンデンサ、磁性材料、半導体、誘電体部品の低周波および高周波性能評価において卓越した精度を提供します。

高度な機能 :
▪ 等価回路解析 (/E)：3 要素または 4 要素回路モデルを使用して、実際の部品パラメータを抽出します。
▪ 材料試験 (/K)：薄膜および磁性材料の誘電率（εr）、透磁率（μr）、容量対体積比（C/V）などの関連係数を計算 します。
▪ マルチ測定 / スイープモード (/M)：自動周波数スイープ、駆動レベルスイープ、または DC バイアススイープを実行し、さまざまな条件下でのデバイス挙動を可視化します。

広い周波数範囲、大電流バイアス対応、および統合分析機能により、6500 システムは先進材料研究、部品特性評価、次世代パワーエレクトロニクス開発に最適なソリューションです。
